技術參數
序號 | 項 目 | 單位 | 技術參數值 | |

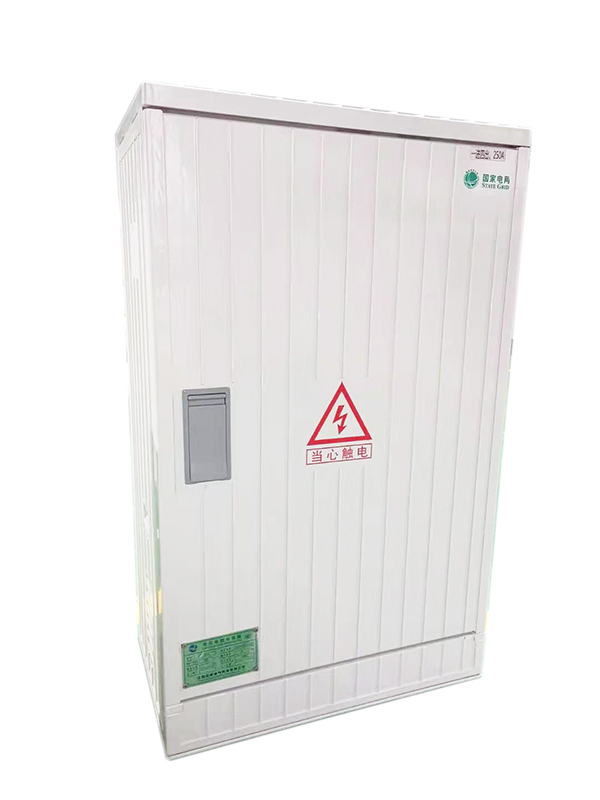

1 | 箱體 | 結構型式 | 進線采用隔離開關，出線采用刀熔開關 | |
安裝方式 | 戶內落地式 | |||
箱體材質 | SMC | |||
外殼防護等級 | IP33 | |||
箱體尺寸 | 1200*1170*320 | |||
2 | 母線 | 額定工作電壓 | V | 400 |
額定絕緣電壓 | V | 690 | ||
額定頻率 | Hz | 50 | ||
額定電流 | A | 630 | ||
額定短路耐受電流 | 10kA，1S | |||
母線材質 | T2電工銅 | |||
3 | 隔離開關 | 極數 | 3P | |
額定工作電壓 | V | 400 | ||
額定絕緣電壓 | V | 690 | ||
額定電流 | A | 630 | ||
額定短時耐受電流 | 10kA，1S | |||
4 | 刀熔開關 | 極數 | 3P | |
額定工作電壓 | V | 400 | ||
額定絕緣電壓 | V | 690 | ||
額定沖擊耐受電壓 | V | 12000 | ||
額定電流 | A | 250/ | ||
額定短時耐受電流 | 10kA，1S | |||
熔斷器極限分斷能力 | kA | 30 | ||
